水泥基渗透结晶活性母料(聚合物水泥防水砂浆母料)
产品简介、性能特点
产品简介:
CABOV牌水泥基渗透结晶活性母料是本公司自主研发生产,专业用于生产:水泥基渗透结晶型防水涂料(简称:CCCW)与聚合物水泥防水砂浆的核心添加剂,是一种多功能高分子聚合物干粉防水掺合剂。用其配制生产的防水材料,施工性能优异,刮涂、刷涂、滚涂、喷涂等施工无障碍,涂层干固后,不脱粉、不起砂、不起皮、不剥落,可长期泡水,与基层粘结牢固,可替代修补砂浆与聚合物砂浆粘结剂等材料使用。
其主要防水原理是:材料中含有的活性化合物与水作用后,以水为载体向混凝土内部结构的孔隙进行渗透,渗透到砼内部的孔隙中的活性化合物与混凝土中的游离氧化钙交互反应生成不溶于水的枝蔓状纤维结晶物(硫铝酸钙)。结晶物在结构孔缝中吸水膨胀,由疏至密,使混凝土结构表层向纵深逐渐形成一个致密的抗渗区域,大大提高了结构整体的抗渗能力。用C型防水涂料施工的防水涂层中由于水化空间和C-S-H凝胶的束缚,形成大量的凝胶状结晶,在涂层中起到密实抗渗作用,随着时间(一般为14-28天)的发展,结晶量也在提增。防水涂层中的凝胶状结晶和深入混凝土结构内部的渗透结晶都提高了混凝土结构的密实度,即增强了混凝土结构的抗渗能力。由于水泥的水化反应是一个不完全的反应过程,在不失水的状态下,多年以后反应仍有进行,而在后期的水化反应过程中,同样能继续催化活性化合物而生成结晶,因此,混凝土结构即使被水再次穿透或局部受损开裂(裂缝小于0.4mm),在结晶的作用下能自行修补愈合,具有多次抗渗的能力,从本质上改善了普通混凝土结构体积的不稳定带来的再次裂渗。
性能特点:
1、具有双重的防水性能:它所产生的渗透结晶能深入到混凝土结构内部堵塞结构孔隙,无论它的渗透深度有多少,都可以在结构内部起到防水作用,同时作用在混凝土结构基面的涂层由于其微膨胀的性能,能够起到补偿收缩的作用,能使施工后的结构基面同样具有很好的抗裂抗渗作用。
2、具有极强的耐水压能力:它能长期承受强水压,在厚50mm,抗压强度为13.8Mpa的混凝土试件上涂刷两层该材料,至少可承受123.4m的水压(1.2Mpa)。
3、具有独特的自我修复能力:本产品是无机防水材料,所形成的结晶体不会产生老化,晶体结构多年以后遇水仍然能激活水泥而产生新的晶体,晶体将继续密实、密封或再密封小于0.4mm的裂缝或孔隙,完成自我修复的过程。
4、具有防腐、耐老化、保护钢筋的作用:渗透结晶能自我修复0.4mm以下的裂缝和空隙,使混凝土结构更加密实,增大结构强度,从而****程度地降低了化学物质,离子和水分的侵入,保护钢筋免受锈蚀。结晶体不影响混凝土的呼吸能力,能保持混凝土内部的正常透气,排潮,干爽,在保持混凝土结构内部不受侵蚀的基础上,延长了建筑物的使用寿命。同时,该材料处理过的混凝土结构还有效地防止了因冻融而造成的剥落,风化及其损害。
5、具有对混凝土结构的补强作用:用本产品施工后的混凝土结构,由于未水化的水泥被激活,增强了密实度,对砼结构起到加强作用,一般能提高混凝土强度的20-30%。
6、具有长久的防水作用:它所产生的物化反应最初是在基面表层或临近部位,随着时间的推移逐步影响结构内部而进行渗透。在正常气温下,一般为28天后,活性化合物能使渗透结晶深入砼层结构内部10-25cm(砼层结构密度疏,渗透深度会更深)。而形成的晶体性能稳定不分解,防水涂层即使遭受磨损或被刮掉,也不会影响防水效果,因为它的有效成分已经深入渗透到混凝土结构内部。
7、具有施工方法简单,省工省时的优点:本产品施工简单、方便,可以用刮涂、刷涂、滚涂、或喷涂的方法施工,也可以用干撒法施工,省时省工。
8、符合环保标准,无毒,无污染,无公害:本产品中的活性化合物是水溶性化合物,对人体皮肤无刺激,无任何毒害,能用于饮用、食品、游泳池、水库等工程建设项目。
9、可应用于堵漏、修缮、抢修等工程:本产品可增加快凝快干硫铝酸盐水泥配比量,从而使产品达到快凝快干的效果,应用于堵漏抢修等工程中。
技术指标、适用范围

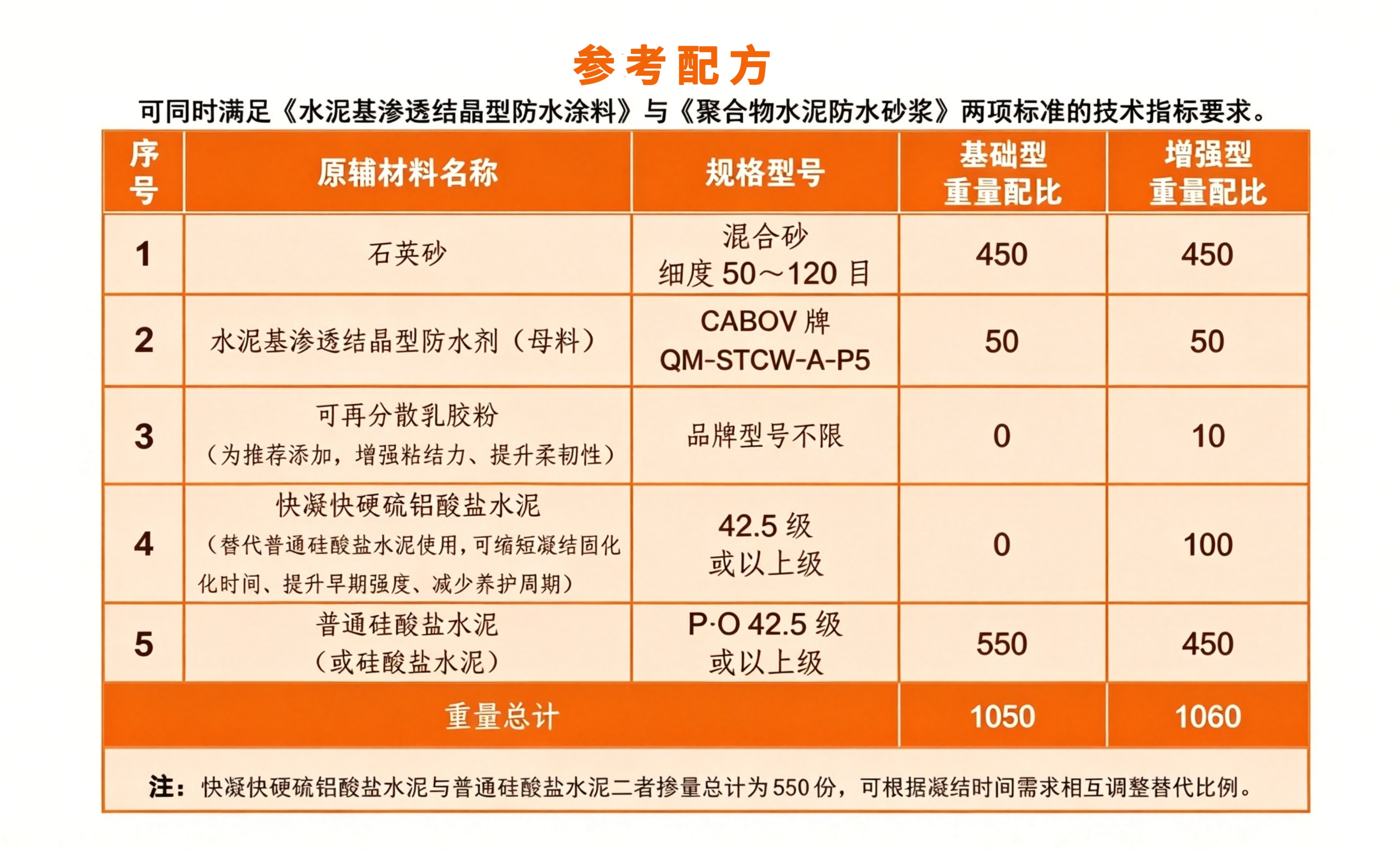

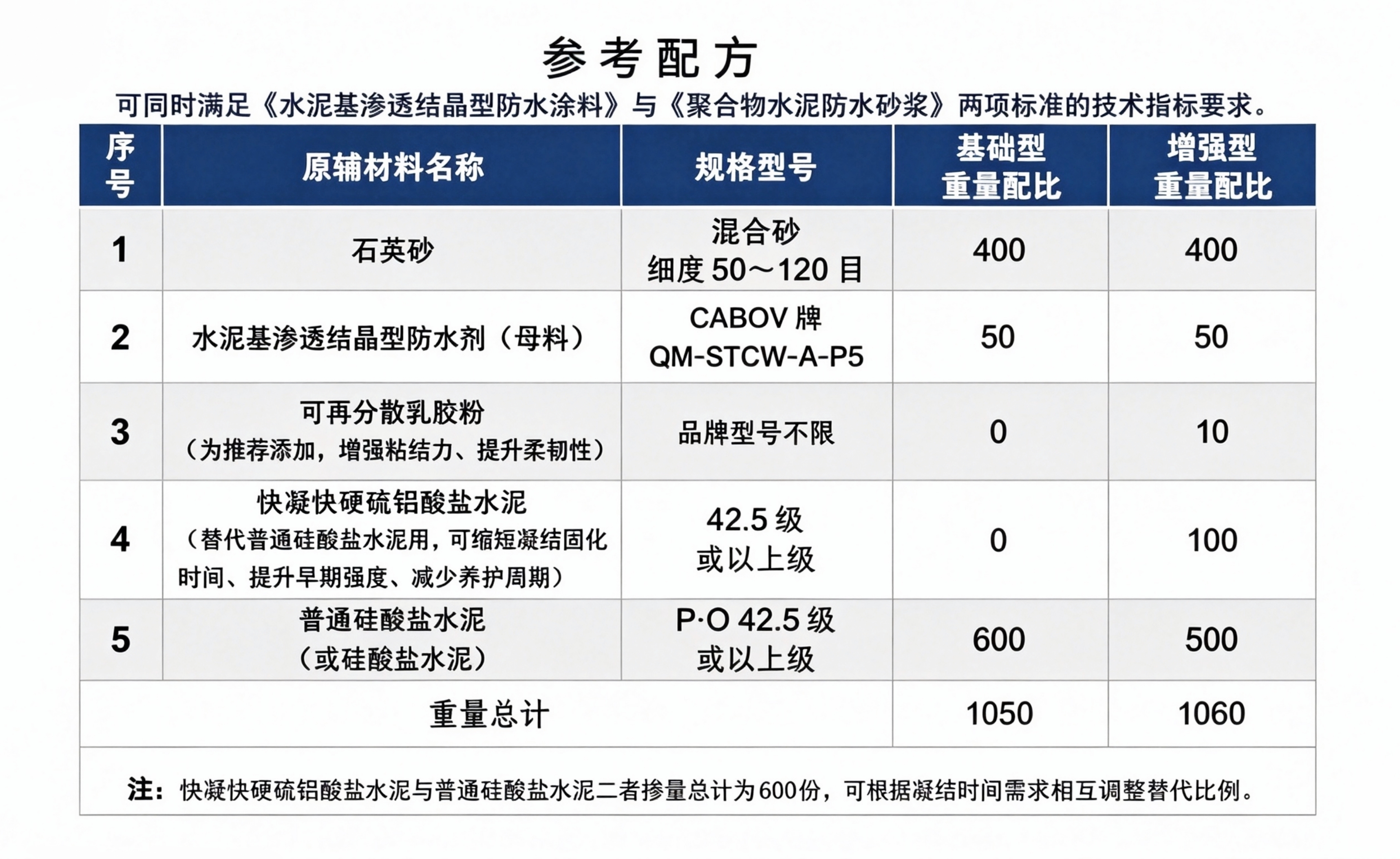

参考配方:
符合水泥基渗透结晶型防水涂料与聚合物水泥防水砂浆双重标准材料的简易参考配方
序号 | 原材料名称 | 规格型号 | 配比(重量比) |
1 | 石英砂 | 50~100目混合砂 | 400 |
2 | 水泥基渗透结晶活性母料 (聚合物水泥防水砂浆母料) | CABOV牌 | 50 |
3 | 重质碳酸钙粉(方解石粉) | 300目(或以上目数) | 50 |
4 | 普通硅酸盐水泥 (或硅酸盐水泥) | P·O42.5级 (或以上级) | 500 |
总计 | 1000 |
符合水泥基渗透结晶型防水涂料和聚合物水泥防水砂浆双重标准材料施工性能优异的参考配方
序号 | 原材料名称 | 规格型号 | 配比(重量比) |
1 | 石英砂 | 50~100目混合砂 | 350 |
2 | 水泥基渗透结晶活性母料 (聚合物水泥防水砂浆母料) | CABOV牌 | 50 |
3 | 重质碳酸钙粉(方解石粉) | 300目(或以上目数) | 50 |
5 | 用快凝快硬硫铝酸盐水泥 (双快水泥)所生产的堵漏剂 | 符合GB23440标准要求 | 100 |
6 | 普通硅酸盐水泥 (或硅酸盐水泥) | P·O42.5级 (或以上级) | 500 |
总计 | 1050 |
配方说明:
1、严格选用符合性能技术指标要求的原辅材料,按以上原辅材料配比计量配制,进行投料搅拌,保证搅拌均匀;开始放料包装前请先放一些材料出来,进行回投搅拌处理,然后再进行放料成品包装。
2、水泥的级数必须用P·O42.5级或以上更高级,水泥具有吸湿性,储存时间不能过长,应采购回来立即安排生产成品后再储存。以上配方可根据需要,增加硫铝酸盐水泥(双快水泥)的添加量(同比例降低普通水泥的添加量),配制成快凝快干材料,加快提升强度,缩短工期,用于修补、修缮、堵漏、抢修等工程。
3、石英砂须采用含水量和含泥量小的机筛砂,细度应采用50~100目范围内的混合砂。
4、水泥与石英砂的配比添加量为参考比例,配比直接影响产品的抗压抗折强度及相应抗渗性能,应根据各地采购的水泥质量而适当调整水泥和石英砂的配比。
5、以上参考配方所生产的材料,施工时按施工方法区分,现场严格控制水灰比,刮涂法施工:水灰比为0.2~0.35︰1;涂刷法施工:水灰比为0.25~0.4︰1;喷涂法施工:水灰比为0.3~0.45︰1。
6、简易参考配方而生产的产品质量符合材料的各项性能技术指标,但材料在实际施工中,容易出现施工性能的不足,不易涂刷,涂层强度提升缓慢,施工后养护期长等问题。因此在生产材料时推荐使用施工性能优异的参考配方进行生产。
7、注意事项:为避免因施工而出现质量问题,施工前基面必须清理干净并润湿基面,施工配料时必须严格控制水灰比,最大水灰比不能超过:0.5︰1。
施工工艺、包装储存
性能鉴别:
按参考配方所生产的产品质量根据:GB18445-2012《水泥基渗透结晶型防水材料》标准中C类防水涂料的技术性能指标进行检验,该产品还可根据:JC/T984-2011《聚合物水泥防水砂浆》标准中S类单组分干粉状防水砂浆的技术性能指标进行检验。按参考配方所生产的产品检验推荐水灰比为:0.3︰1。
包装储存:
包 装:25kg/袋 (防潮复合袋内衬内袋)。
储 存:本品应储存在干燥、阴凉、通风的场所,严防受潮。
保质期:自生产日期起未开封产品的保质期为:12个月。
运 输:本品为非易燃、易爆物,运输按非危险品办理。
