400 688 2398

首页- 公司产品 - 水泥基渗透结晶型防水涂料(CCCW)

水泥基渗透结晶型防水涂料(CCCW)

产品简介、性能特点

      产品简介:

        QM-CCCW-C水泥基渗透结晶型防水涂料(简称:CCCW)是采用硅酸盐水泥(即国外通称的波特兰水泥)或普通硅酸盐水泥、石英砂等无机材料为基料,渗入活性化合物及多种添加剂干配而成的一种青灰色粉状物防水材料。是绿色、无毒、无味、无公害产品,是一种刚性防水材料,质量符合:GB18445-2012国家标准。该产品是以国外先进技术为依托,经国内大量工程技术人员的研究、试用、应用后开发而成的一种新型高效无机的防水、防腐涂料。在引进该产品前它已经在全球一百多个国家和地区,上万个工程中得到成功应用,其性能的优越性,质量的可靠性可谓誉满全球。

        本产品的防水机理是:材料中含有的活性化合物与水作用后,以水为载体向混凝土内部结构的孔隙进行渗透,渗透到砼内部的孔隙中的活性化合物与混凝土中的游离氧化钙交互反应生成不溶于水的枝蔓状纤维结晶物(硫铝酸钙)。结晶物在结构孔缝中吸水膨胀,由疏至密,使混凝土结构表层向纵深逐渐形成一个致密的抗渗区域,大大提高了结构整体的抗渗能力。用C型防水涂料施工的防水涂层中由于水化空间和C-S-H凝胶的束缚,形成大量的凝胶状结晶,在涂层中起到密实抗渗作用,随着时间(一般为14-28天)的发展,结晶量也在提增。防水涂层中的凝胶状结晶和深入混凝土结构内部的渗透结晶都提高了混凝土结构的密实度,即增强了混凝土结构的抗渗能力。由于水泥的水化反应是一个不完全的反应过程,在不失水的状态下,多年以后反应仍有进行,而在后期的水化反应过程中,同样能继续催化活性化合物而生成结晶,因此,混凝土结构即使被水再次穿透或局部受损开裂(裂缝小于0.4mm),在结晶的作用下能自行修补愈合,具有多次抗渗的能力,从本质上改善了普通混凝土结构体积的不稳定带来的再次裂渗。


      性能特点:

            1、具有双重的防水性能:它所产生的渗透结晶能深入到混凝土结构内部堵塞结构孔隙,无论它的渗透深度有多少,都可以在结构内部起到防水作用,同时作用在混凝土结构基面的涂层由于其微膨胀的性能,能够起到补偿收缩的作用,能使施工后的结构基面同样具有很好的抗裂抗渗作用。

            2、具有极强的耐水压能力:它能长期承受强水压,在厚50mm,抗压强度为13.8Mpa的混凝土试件上涂刷两层该材料,至少可承受123.4m的水压(1.2Mpa)。

            3、具有独特的自我修复能力:本产品是无机防水材料,所形成的结晶体不会产生老化,晶体结构多年以后遇水仍然能激活水泥而产生新的晶体,晶体将继续密实、密封或再密封小于0.4mm的裂缝或孔隙,完成自我修复的过程。

            4、具有防腐、耐老化、保护钢筋的作用:渗透结晶能自我修复0.4mm以下的裂缝和空隙,使混凝土结构更加密实,增大结构强度,从而****程度地降低了化学物质,离子和水分的侵入,保护钢筋免受锈蚀。结晶体不影响混凝土的呼吸能力,能保持混凝土内部的正常透气,排潮,干爽,在保持混凝土结构内部不受侵蚀的基础上,延长了建筑物的使用寿命。同时,该材料处理过的混凝土结构还有效地防止了因冻融而造成的剥落,风化及其损害。

            5、具有对混凝土结构的补强作用:用本产品施工后的混凝土结构,由于未水化的水泥被激活,增强了密实度,对砼结构起到加强作用,一般能提高混凝土强度的20-30%。

            6、具有长久的防水作用:它所产生的物化反应最初是在基面表层或临近部位,随着时间的推移逐步影响结构内部而进行渗透。在正常气温下,一般为28天后,活性化合物能使渗透结晶深入砼层结构内部10-25cm(砼层结构密度疏, 渗透深度会更深)。而形成的晶体性能稳定不分解,防水涂层即使遭受磨损或被刮掉,也不会影响防水效果,因为它的有效成分已经深入渗透到混凝土结构内部。

            7、具有施工方法简单,省工省时的优点:本产品施工简单,方便,可以用刷涂、滚涂、或刮涂的方法施工,也可以用干撒法施工。正常条件下,一次涂刷就可以完成施工任务,无须多次涂刷,省时省工。

            8、符合环保标准,无毒,无污染,无公害:本产品中的活性化合物是水溶性化合物,对人体皮肤无刺激,无任何毒害,能用于饮用、食品、游泳池、水库等工程建设项目。

技术指标、适用范围

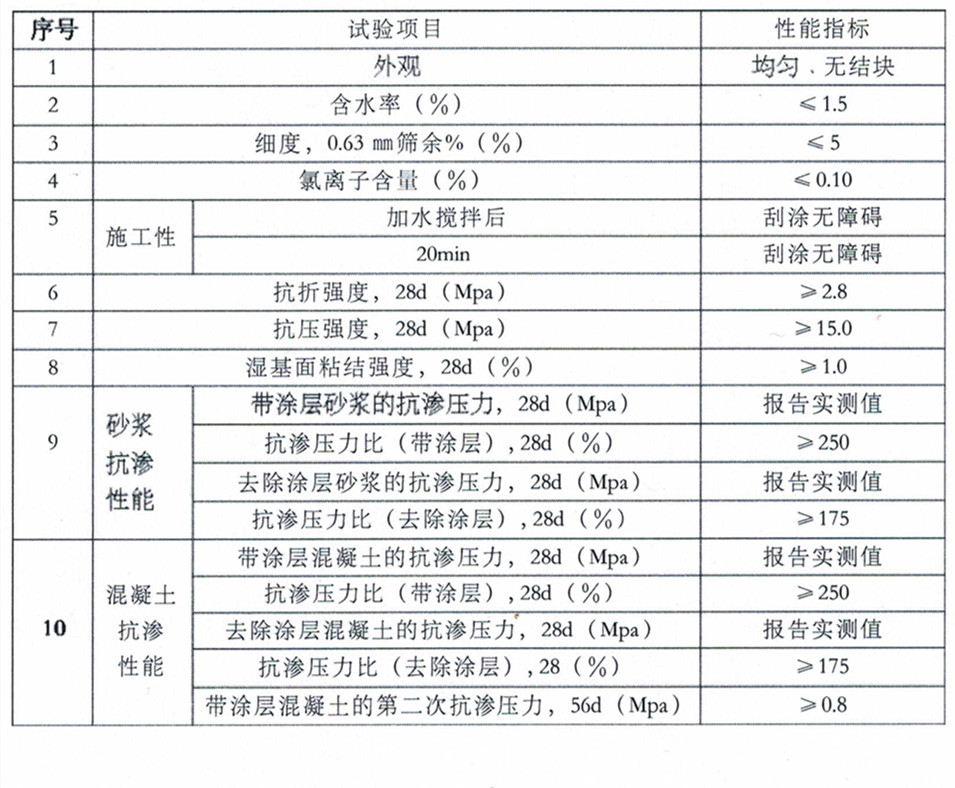

    性能指标:《GB18445-2012》标准中C类产品性能技术指标

    适用范围:

           启明牌水泥基渗透结晶型防水涂料可广泛用于隧道、大坝、水库、发电站、核电站、冷却塔、地下通道、立交桥、桥梁、地下连续墙、机场跑道、桩头桩基、废水处理池、蓄水池、自来水厂饮用水池、工业与民用建筑地下室、景观种植屋面、厕浴间等以混凝土或水泥砂浆为结构的长期遇水部位的防水施工,以及混凝土建筑设施等所有砼结构弊病的维修与堵漏。

施工工艺、包装储存

施工方法:

      1、材料常用施工方法可以用刮板刮、泥夹抹、毛刷涂刷、滚筒滚刷,喷涂机喷涂等方法。根据施工方法的区别适当调整材料的水灰比,参考水灰比为:刮涂法施工:水灰比为0.2~0.3︰1;涂滚法施工:水灰比为0.25~0.35︰1;喷涂法施工:水灰比为0.3~0.45︰1。水灰比最大不得超过0.5︰1。也可以采用干粉撒法,干撒法应适当增加材料用量。采用刷涂、滚涂、喷涂的施工方法施工要分多遍完成,每次涂刷的时间间隔为2~3h,应正反方向来回涂刷,其它施工方法可一次完成。

      2材料施工前应先对施工基面进行处理,对砼结构表面有空洞、缝隙、蜂窝等现象要进行修补,特别是砂浆滴块要凿除,应清除基面的泥浆、浮块、油污等各类杂物方可进行施工,在涂刷施工时要充分保持湿润的基面才可进行涂刷,有时要边涂刷边喷雾,保持基面的润湿,基面润湿但不能有明水。

      3材料按施工方法区分规定的水灰比(重量比)调配成浆料进行施工,材料最低用量为: 1.5㎏/㎡,涂层厚度不低于1.0㎜,以上两项指标须同时达到。在特殊部位或根据设计要求用量为:1.8~3.0 ㎏/㎡。材料搅拌应充分均匀,不能有小灰球,用多少拌多少,搅拌好的材料应在30分种内用完,在高温条件下,时间还要相应短些。

      4、本产品自身有独特的保湿作用,一般要求在施工后的6~8小时内进行喷水 保湿养护,每天3~6次,连续养护三天(养护保湿不能用蓄水养护,喷水不能有水压);产品干固并不代表已经产生强度,本产品产生强度应最好保持涂层施工后七天以上时间不被破坏。

      5、本产品在施工时,气温应在5~30℃范围内,施工后24小时内不应受雨水的冲刷。


储存运输:

包    装:25kg/袋 (或25kg/桶)。

储    存:本品应放在干燥、通风、阴凉的场所储存,严防受潮。

保质期:自生产之日起未开封产品的保质期为:12个月。

运    输:本品为非易燃易爆物,运输按非危险品办理。

相似产品推荐
